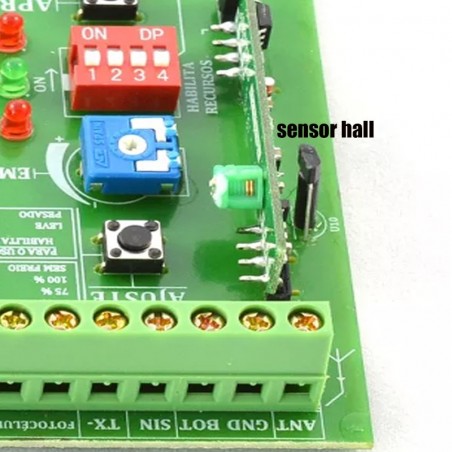

Rossi nkxh30 - central placa de mando - sensor hall

1 Comentarios

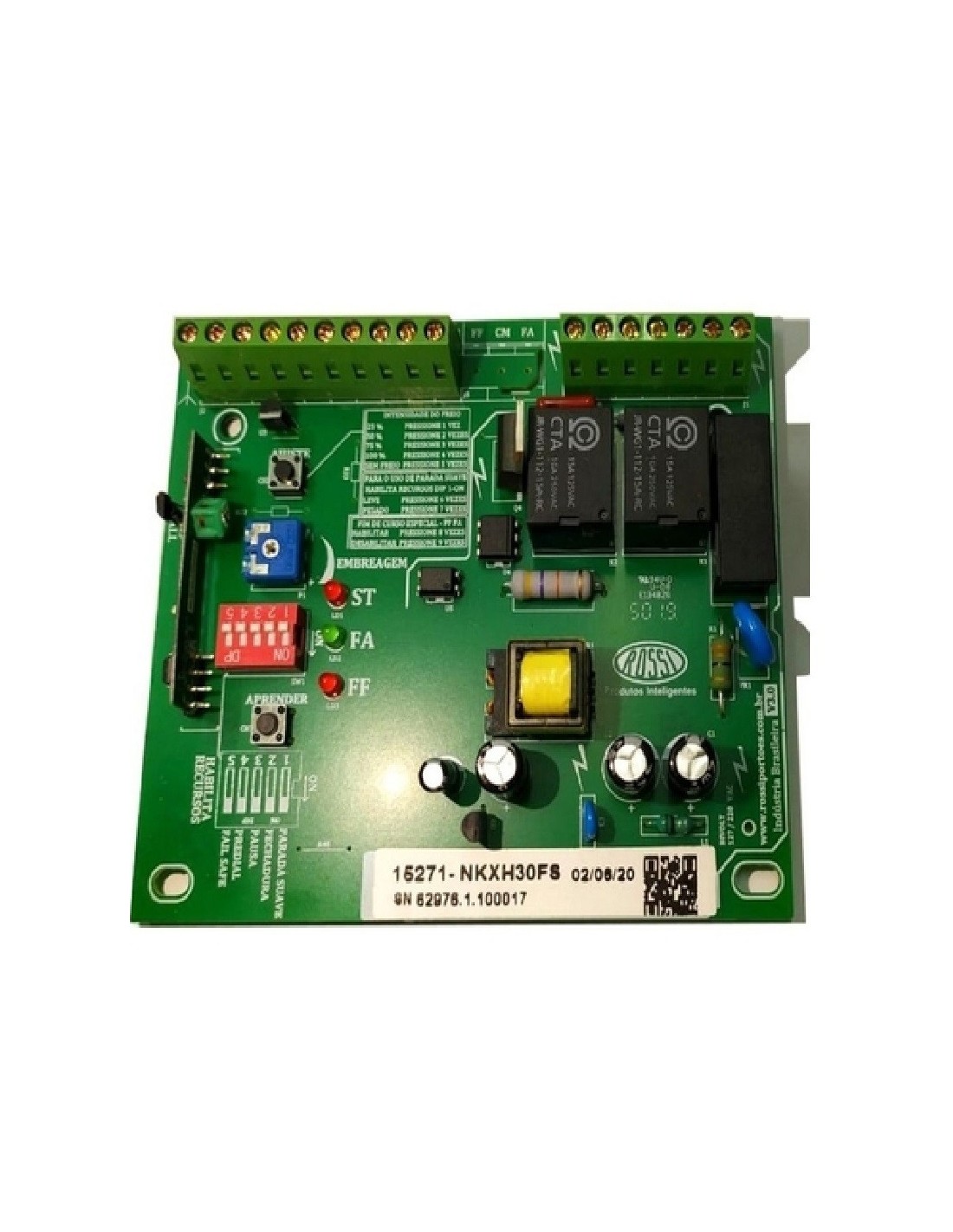

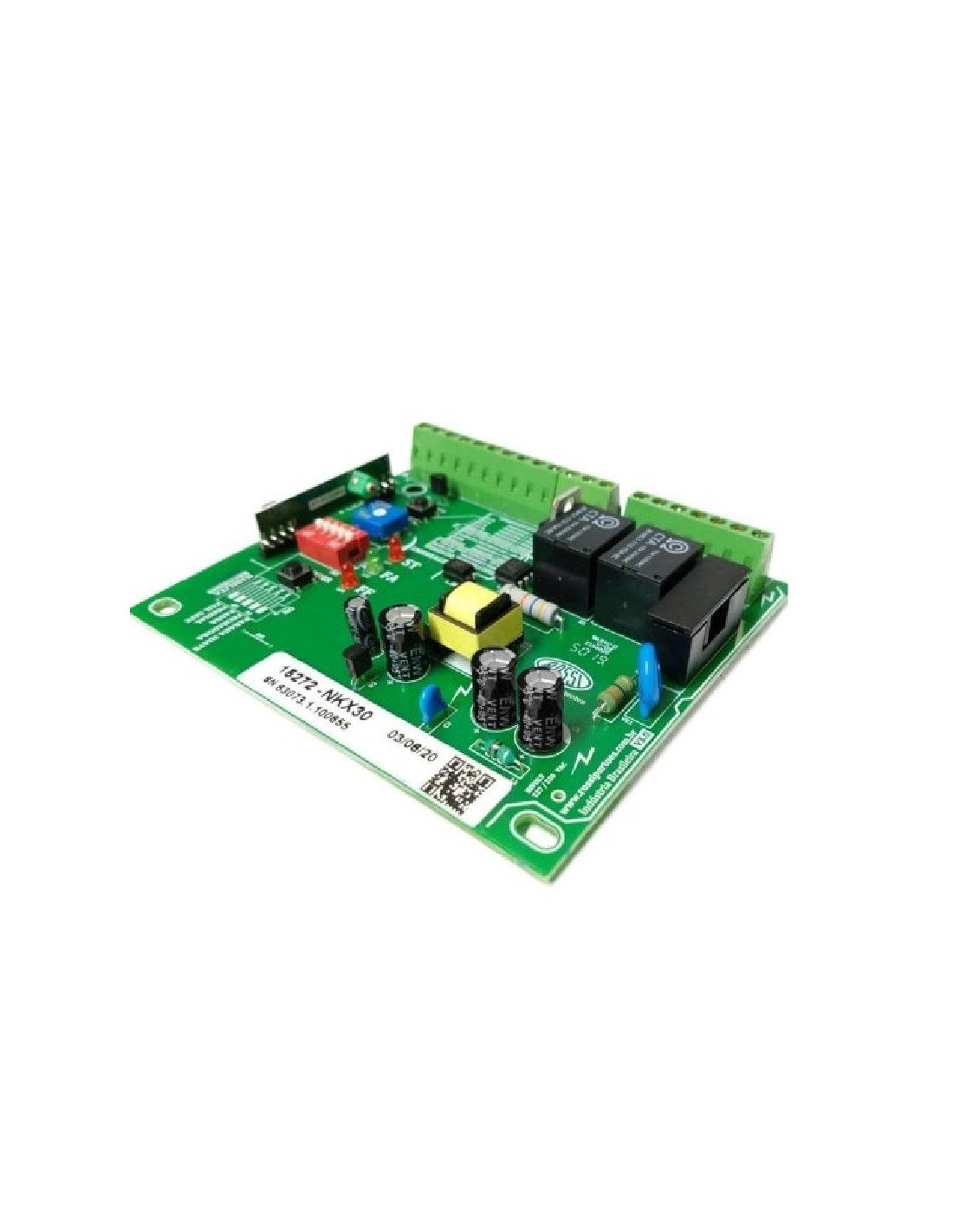

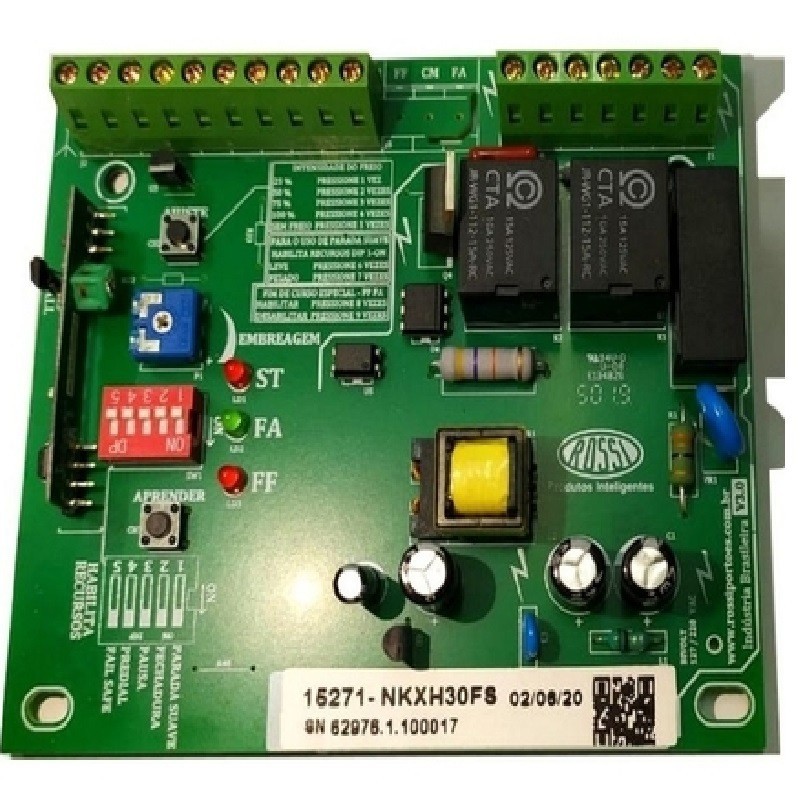

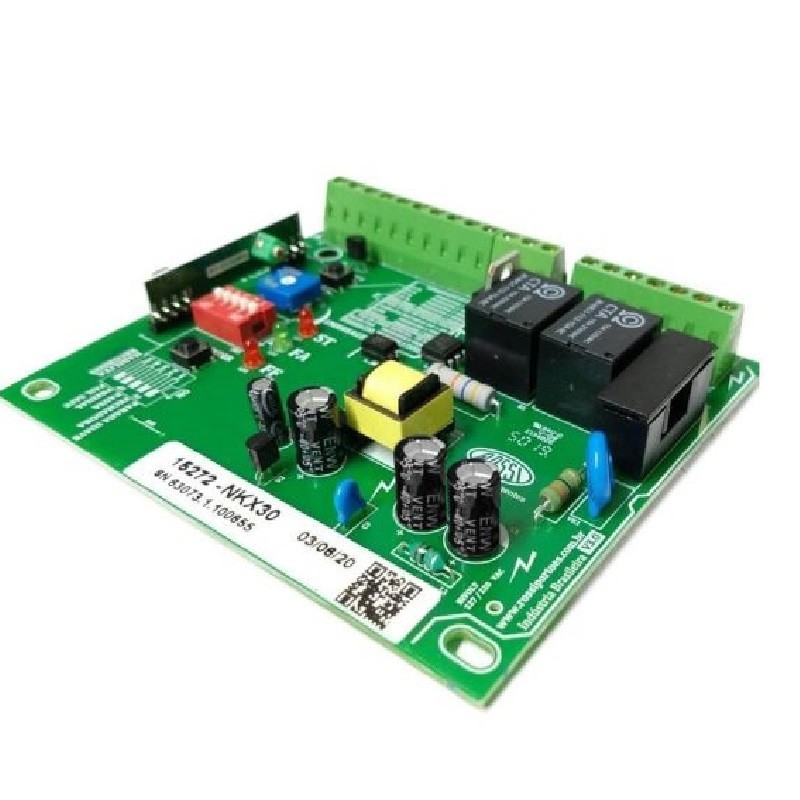

Rossi nkxh30 - central placa de mando - placa electrónica.

Fin de carrera sensor hall imanes - IMPORTANTE NO TOCAR EL SENSOR

Reemplaza modelo Rossi kxh30fs.

Compatible con portones eléctricos, portones automáticos, motores para portones Rossi: Atto - Nano - Nano turbo - dz3 sk - dz4 sk - dz4 sk turbo.



Rossi nkxh30 - central placa de mando - placa electrónica.

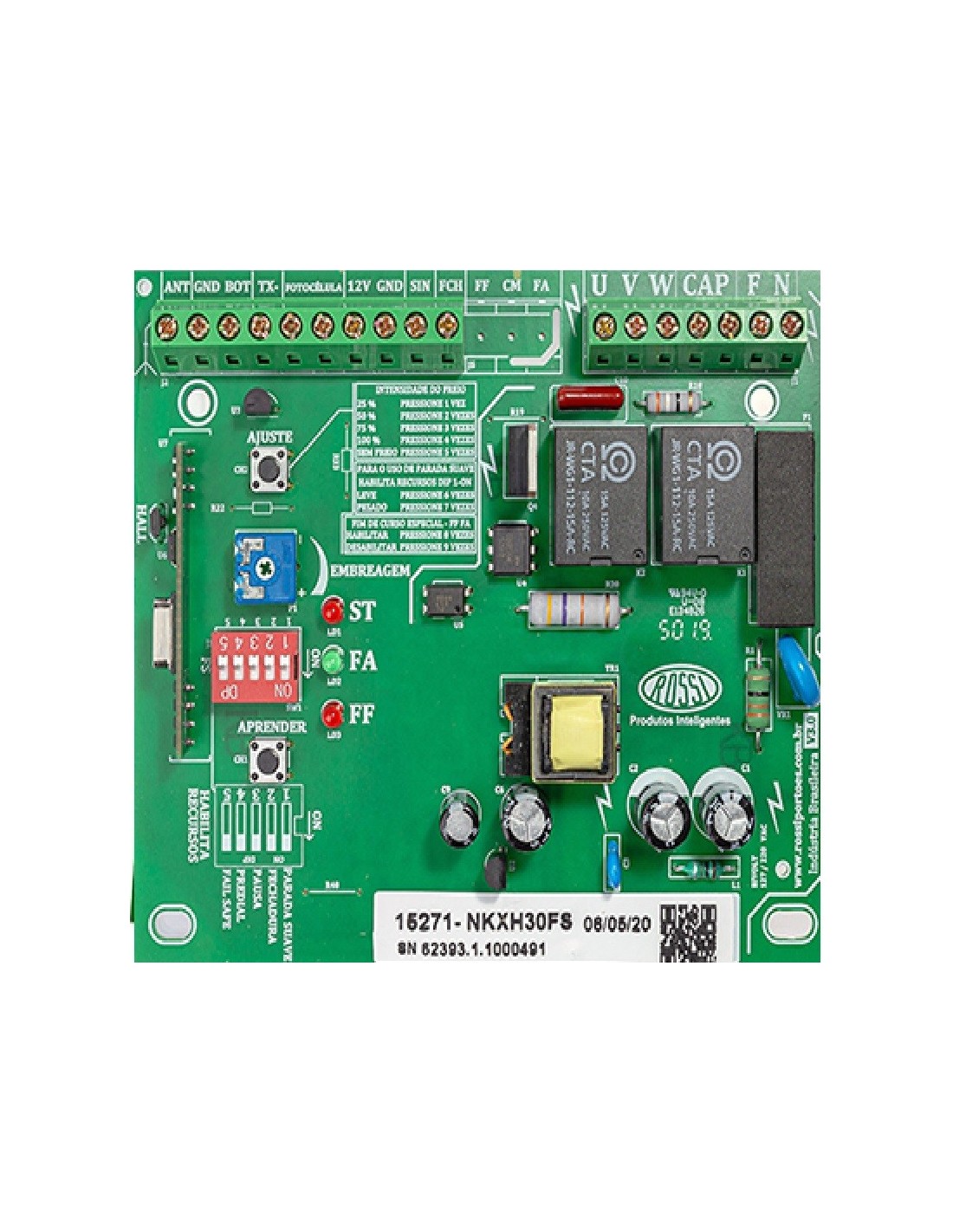

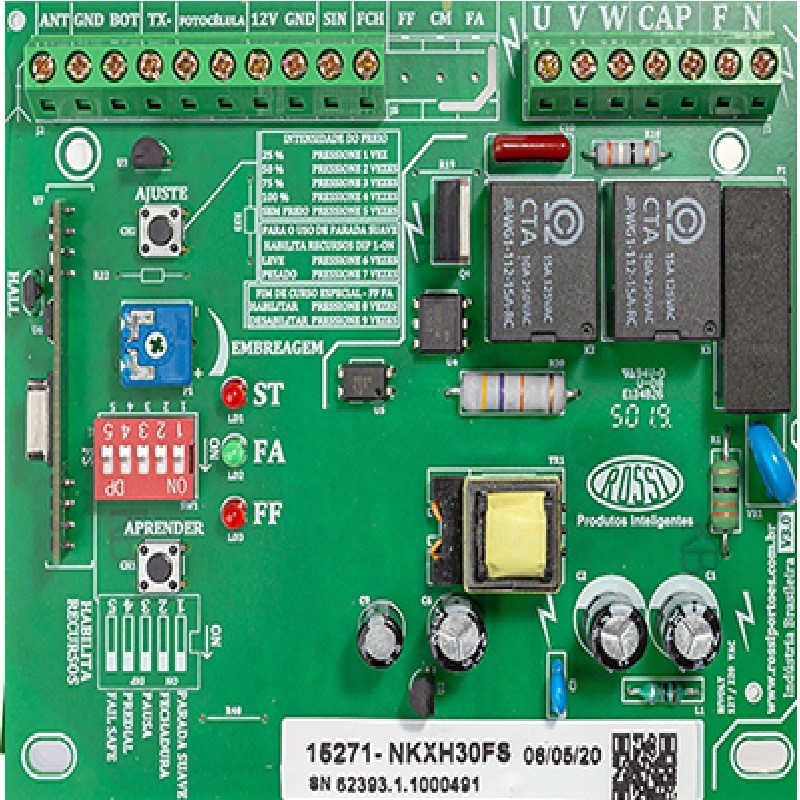

Conexión de central Rossi nkxh30:

F: Fase 220V

N: Neutro 220V

CAP:Condensador (no importa polaridad )

CAP:Condensador (no importa polaridad )

El común (ver etiqueta del motor) normalmente el amarillo debe estar

conectado a la salida U.

Las salidas V y W determinan el sentido de rotación del motor (derecha -

izquierda).

Modo conectar portón abre hacia derecha mirando de adentro hacia afuera:

U: Amarillo

V: Rojo

W: Azul

Modo conectar portón abre hacia izquierda mirando de adentro hacia afuera:

U: Amarillo

V: Azul

W: Rojo



Tenga en cuenta que el primer comando de la central debería abrir una

oportunidad.

Caso 1ª oportunidad de cierre de comando Invierta los cables.

NOTA: Recordando que este primer comando es un patrón de prueba de

fábrica, si esta unidad de control ya se ha encendido, se almacenará el último

final de carrera activado (abierto o cerrado).

Para hacer esta prueba, deje la puerta medio abierta y active el panel de

Control.

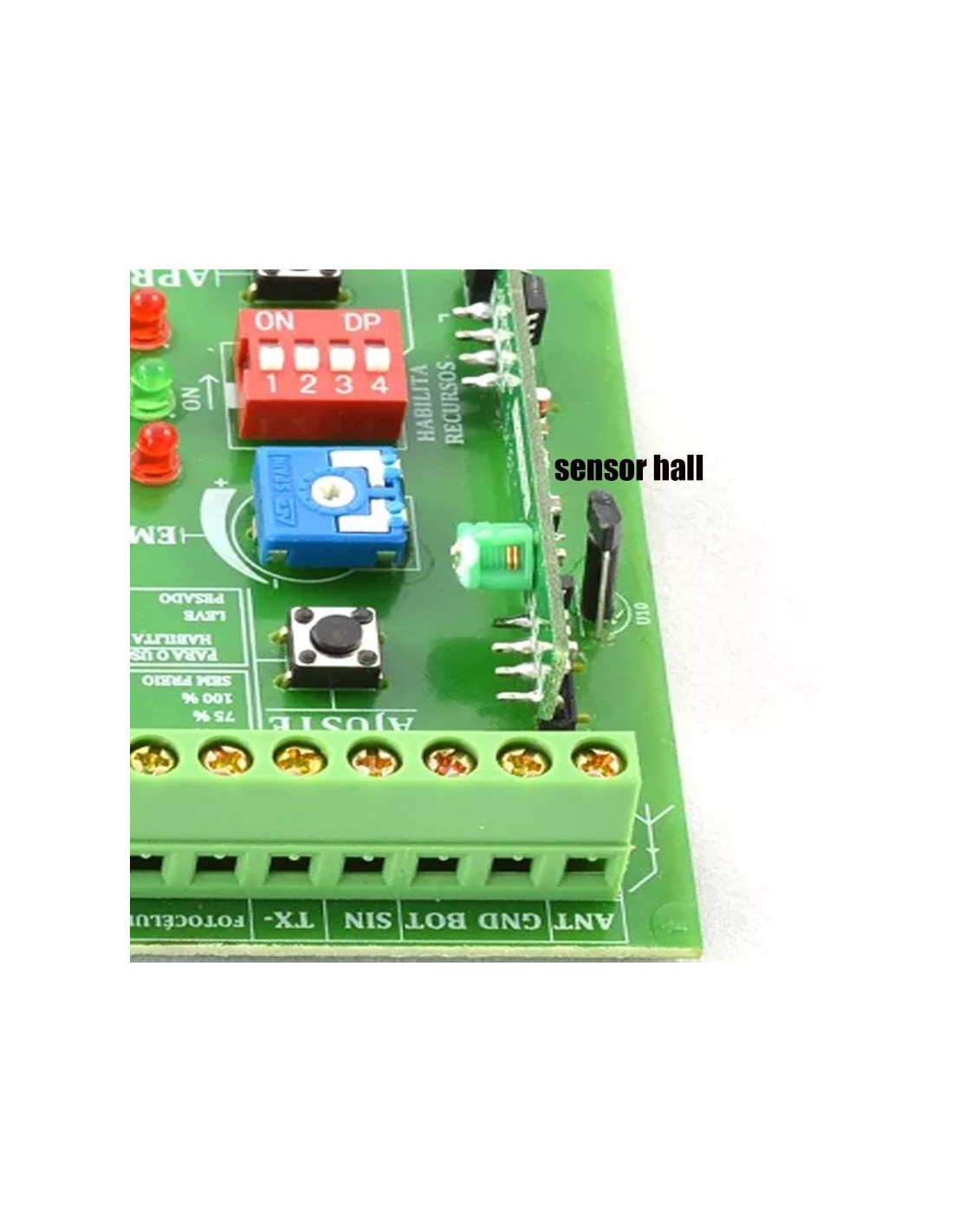

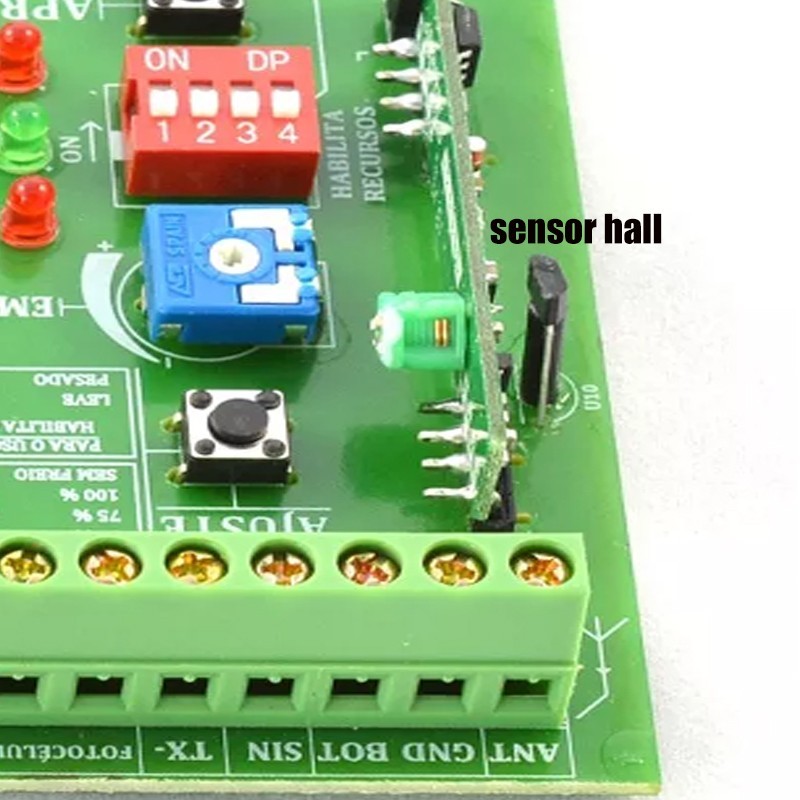

Fin del curso SENSOR HALL

El sensor hall identifica la polaridad de los imanes, norte y sur.

Antes de fijar los imanes identificar el FA y el FF, para eso, , mueva el imán en el rack hasta que pase frente al panel de control sensor hall que reciba la señal y encienda led rojo o verde segun corresponda.

El sensor hall de final de carrera que encenderá el verde "FA" o el rojo.

Si los dos imanes encienden el mismo led, invierta un imán ya que el sensor hall de la central detecta la polaridad del imán que pasa por enfrente, debe encender led rojo y verde cada imán.

Botonera o pulsador

La función es que por medio de un pulso se abra o cierre su portón, debe ser apretar y soltar botón tipo timbre.

Además se pueden conectar accesorios como abre portón con celular o distintos accesorios.

Importante: No debe tener voltaje la conexión ya que esto causara el daño de la central

Conexión: Bot y Gnd

¿Como programar control remoto Rossi ntx  en 3 simples pasos?

Grabación de la clave de acceso de control remoto Rossi:

1 Presione y suelte el botón APRENDER en la central de mando Rossi nkxh30 o en el panel de control.

2 Se encenderá led ST color ROJO.

3 Presionar y soltar 1 botón de su control remoto Rossi ntx.

Al final de la programación o grabación, parpadeará led ST indicando que la programación ha sido aceptada.

• Repita el proceso para guardar otros botones.

Cierre automático (pausa)

Con el portón cerrado con sus fines de carrera perfectamente conectados coloca dip switch 3 en posición ON y dar la orden de apertura.

Al llegar al final de carrera abierto (FA) el led ST comenzará a parpadear a intervalos de 1 segundo, dejar transcurrir el tiempo deseado para que transcurra el valor de pausa y volver a presionar el control remoto.

Cada parpadeo indica 1 segundo

 Ejemplo: Si el LED parpadea 20 veces, significa que el tiempo de pausa será de 20 segundos.

Una vez realizada esta operación se programará la pausa o cierre automático.

Conexión a fotocelda Rossi sia 30 fs (evita accidentes y choques de portón)

Fotocelda función FAIL SAFE. ( Dip switch 5 dejar en ON) en cada ciclo de funcionamiento se comprueba la fotocélula.

La fotocélula debe estar conectada en modo Normalmente Cerrado (NC), Conecte el TX GND de la fotocélula noborner '' TX - '' del panel de control.

Nota: Para compatibilidad con instalaciones antiguas o fotocélula en modo NA (normalmente abierto) ponga el DIP5 en la tecla portón se debe instalar como Transmisor y Receptor.

- Debe estar a la misma altura y en la misma alineación, la altura ideal para la instalación en portones es de 50cm.

- La instalación debe realizarse lo más cerca posible del portón.

- Para cambiar las funciones, apague el panel de control.

- La certificación solo es válida con el uso de fotocélulas Rossi aprobadas: SIA30FS, XP20WD, Stagnoli.

Luego disfrute de su motor!

Tipo de porton
Corredera - Deslizante
Alimentación
220 Volt
Tipo de fin de carrera
Sensor hall imanes
Tipo de receptor
Incorporado Rossi
Codificación
433 Mhz
Origen
Brasil
Accesorio
central de mando
