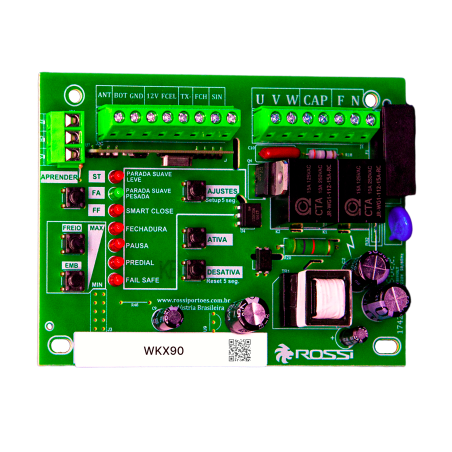

Conexión de central Rossi nkxh30:

F: Fase 220V

N: Neutro 220V

CAP:Condensador (no importa polaridad )

CAP:Condensador (no importa polaridad )

El común (ver etiqueta del motor) normalmente el amarillo debe estar

conectado a la salida U.

Las salidas V y W determinan el sentido de rotación del motor (derecha -

izquierda).

Modo conectar portón abre hacia derecha mirando de adentro hacia afuera:

U: Amarillo

V: Rojo

W: Azul

Modo conectar portón abre hacia izquierda mirando de adentro hacia afuera:

U:

V:

W:

Tenga en cuenta que el primer comando de la central debería abrir una

oportunidad.

Caso 1ª oportunidad de cierre de comando Invierta los cables.

NOTA: Recordando que este primer comando es un patrón de prueba de

fábrica, si esta unidad de control ya se ha encendido, se almacenará el último

final de carrera activado (abierto o cerrado).

Para hacer esta prueba, deje la puerta medio abierta y active el panel de

Control.

Fin del curso

Final de carrera normal abierto, cableado

Comun

FA

FF

Botonera o pulsador

La función es que por medio de un pulso se abra o cierre su portón, debe ser apretar y soltar botón tipo timbre.

Además se pueden conectar accesorios como abre portón con celular o distintos accesorios.

Importante: No debe tener voltaje la conexión ya que esto causara el daño de la central

Conexión: Bot y Gnd

¿Como programar control remoto Rossi ntx  en 3 simples pasos?

Grabación de la clave de acceso de control remoto Rossi:

1 Presione y suelte el botón APRENDER en la central de mando Rossi WKXH90 o en el panel de control.

2 Se encenderá led ST color ROJO.

3 Presionar y soltar 1 botón de su control remoto Rossi ntx.

Al final de la programación o grabación, parpadeará led ST indicando que la programación ha sido aceptada.

Repita el proceso para guardar otros botones.

Conexión a fotocelda Rossi sia 30 fs (evita accidentes y choques de portón)

Fotocelda función FAIL SAFE. ( Dip switch 5 dejar en ON) en cada ciclo de funcionamiento se comprueba la fotocélula.

La fotocélula debe estar conectada en modo Normalmente Cerrado (NC), Conecte el TX GND de la fotocélula noborner '' TX - '' del panel de control.

Nota: Para compatibilidad con instalaciones antiguas o fotocélula en modo NA (normalmente abierto) ponga el DIP5 en la tecla portón se debe instalar como Transmisor y Receptor.

- Debe estar a la misma altura y en la misma alineación, la altura ideal para la instalación en portones es de 50cm.

- La instalación debe realizarse lo más cerca posible del portón.

- Para cambiar las funciones, apague el panel de control.

- La certificación solo es válida con el uso de fotocélulas Rossi aprobadas: SIA30FS, XP20WD, Stagnoli.
